위에서는 개인네트워크의 클라이언트들이 인터넷을 사용하기 위한 기본적인 기능을 설명했다. 추가로 NAT가 가지는 몇가지 유용한 기능에 대해서도 설명한다.

8-4-1. DHCP서비스

개인네트워크의 클라이언트들은 NAT서버의 개인네트워크 인터페이스와 같은 네트워크ID의 IP Address가 할당되어야 한다. 이러한 작업을 수동으로 해도 되겠지만 만일 많은 수의 NAT클라이언트들을 관리해야 한다면 DHCP서비스를 고려할 수 있을 것이다. 별도의 DHCP서버를 두지 않고 NAT서버에서 DHCP서버 역할을 제공할 수 있다. 라우팅 및 원격 액세스 서비스 관리콘솔에서 왼쪽패널의 NAT를 클릭하고 등록정보로 접근하면 <그림8-25>의 메뉴를 볼 수 있다.

"주소할당"탭에서 'DHCP를 사용하여 IP주소 자동 할당'옵션을 체크하면 DHCP서비스를 제공할 수 있다. IP주소 항목에는 NAT서버의 개인 네트워크 인터페이스에 해당하는 네트워크 ID를 적어준다. 예를 들어서 NAT서버의 개인네트워크 IP가 192.168.200.1이라면 IP 주소항목에는 192.168.200.0이 된다.

위와 같이 구성하면 클라이언트는 IP주소와 서브넷마스크를 NAT에서 설정한 대로 할당받게 되고, NAT의 개인네트워크 인터페이스에 할당된 IP주소를 클라이언트의 기본 게이트웨이로 사용하도록 구성된다.  TCP/IP환경에서 클라이언트가 인터넷을 쓰기 위해서는 추가로 구성되어야 할 항목이 있다. 바로 DNS서버의 IP를 가져야 하는데 이것까지도 NAT서버를 통해서 받게 하고 싶다면 추가로 "이름확인"탭까지 구성을 해 주면 된다.

<그림8-24>에서 '이름확인'탭에서 '클라이언트가 DNS를 사용'이라는 옵션을 체크하였다. 이렇게 하면 NAT 클라이언트는 IP주소, 서브넷마스크, 기본게이트웨이 뿐만 아니라 DNS의 IP까지도 할당받을 수 있게 된다.

NAT서버의 이러한 설정을 클라이언트가 사용하고 싶다면 클라이언트의 시스템에서는 TCP/IP설정을 DHCP클라이언트로 변경해야 한다. <그림8-25>에서는 클라이언트의 TCP/IP설정을 '자동으로 IP받기'를 선택함으로써 DHCP클라이언트로서 셋팅한 것을 보여준다.

8-4-2. 외부 네트워크에서의 개인네트워크 액세스 허용

ICS, NAT가 제공하는 또 다른 측면이라면 그것은 정반대의 기능도 제공한다는 것이다. 개인네트워크의 클라이언트들이 외부 인터넷으로 접근하도록 지원하지만 또 다른 측면은 인터넷상의 클라이언트들이 개인네트워크의 서버로 연결할 수 있도록 지원하는 것도 역시 ICS, NAT등의 기능이다.

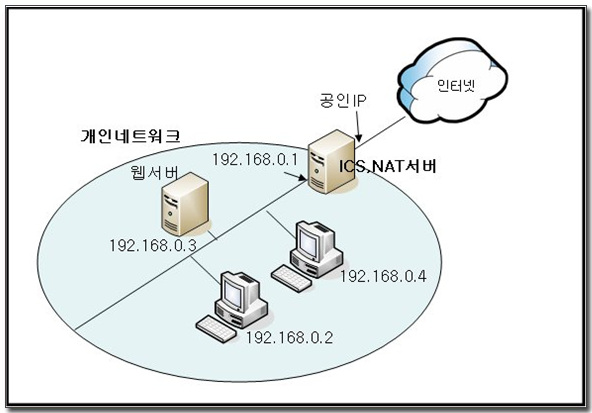

<그림8-26>의 예제에서 보여지듯이 인터넷에서 접근하는 사용자에게 웹서비스를 제공하고자 하는데, 만일 웹서버를 공용네트워크에 두는 것이 아니라 개인네트워크에 배치하고 싶다면 어떻게 할까? 당연히 웹서버는 개인네트워크 IP Address를 가지게 될 것이고, 외부에서 그 IP Address로 접근을 시도하더라도 웹서버까지 요청은 도달될 수 없다. InterNIC에서는 개인 네트워크 IP주소를 위해 특별히 네트워크 ID를 예약해 두었고, 그 IP는 인터넷에서는 통용되지 않는 개인네트워크를 위해서 사용이 되고 있다. 192.168.x.x 네트워크 ID 역시 개인 네트워크 용도로 할당된 ID이다. 이것을 목적지로 한 패킷은 갈곳이 없다.

방법은 있다. NAT서버에서 약간의 설정을 통하여 내부의 서버가 공용네트워크에 서비스를 제공할 수 있게 할 수 있다. 2가지 방법이 제공되는데 각각의 기능은 차이점을 보이게 된다.

먼저, 특수포트 매핑의 방법이 있다.

NAT서버의 공인IP가 211.232.71.131라고 가정해 보자. DNS서버의 www레코드는 211.232.71.131를 가리키고 있어야 한다. 외부에서 보기에는 NAT서버가 회사의 웹서버가 되는 것이다. 클라이언트의 http요청은 NAT서버에게 날아올 것이다. 이때 NAT서버에서는 이 요청을 자신이 처리하는 것이 아니라 개인 네트워크로 요청을 포워딩 해 주면 된다.

아래와 같이 구성한다.

<그림8-27. NAT 인터페이스 등록정보 >	‘라우팅 및 원격 액세스’ 관리콘솔에서 NAT프로토콜을 선택하고, Public 인터페이스를 선택한 다음 등록정보를 연다.
<그림8-28. 특수포트 매핑 1>	'서비스 및 포트'탭을 클릭하면 이미 몇가지 주요한 네트워크 서비스 템플릿이 구성되어 있다. 웹서버를 구성하고자 하기 때문에 ‘웹 서버(HTTP)’를 선택하고 [편집]을 눌렀다.
<그림8-29. 특수포트 매핑 2>	<그림8-29>의 서비스 편집 화면에서 211.232.71.131로  HTTP요청이 왔을 때 포워딩하여 내부네트워크에서 웹서비스를 제공할 서버의 IP 주소를 입력해야 한다. 예제 화면에서는 192.168.200.15를 입력했다.
또 다른 방법은 Address Pool (주소풀)을 이용하는 방법이다. 이것은 공인 IP가 추가로 필요하다. 하나의 IP만 가지고 있을 경우에는 구현할 수 없는 방법이다. NAT서버에게 여러개의 공인 IP주소를 할당해 두고 이 공인 IP를 내부의 사설IP로 예약해 두겠다는 것인데, 이렇게 하면 NAT서버에게 할당해 둔 공인 IP에게 요청이 들어오면 내부의 예약된 개인IP를 가진 컴퓨터들에게 요청을 포워딩 해 줄 수가 있게 된다.
<그림8-30. NAT 인터페이스 등록정보 - 주소풀 추가 >	NAT의 Public인터페이스의 등록정보에서 '주소풀'을 선택하면 아래의 <그림8-23>을 볼 수가 있다. 먼저 [추가]버튼을 클릭하여 NAT서버가 추가로 가지고 있게 될 IP주소를 입력한다. 예제에서는 192.168.0.201 부터 192.168.0.253까지의 IP를 추가했다.
<그림8-31. NAT 인터페이스 등록정보 – 주소예약>	다음에 [예약]버튼을 클릭하여 위에서 할당한 공인 IP와 개인네트워크 내부의 시스템의 개인 IP를 매핑시킨다. 예제에서는 192.168.0.251을 192.168.200.15로 매핑시켰다. 그 다음에 '이 주소로 들어오는 세션 허용' 항목을 체크하고 [확인]을 눌러 마친다. 이렇게 하면 NAT서버는 192.168.0.251을 목적지로 하는 모든 패킷들을 개인 네트워크의 192.168.200.15 서버에게 포워딩하게 된다. 결과적으로는 인터넷상의 사용자가 개인네트워크 내의 컴퓨터에게 접속할 수 있게 구성이 된 것이다.

DNS서버의 www 레코드는 더 이상 NAT서버의 공용IP Address를 가리키고 있어서는 안된다. <그림8-31>에서 예약한 192.168.0.251을 가리키고 있어야 할 것이다.

8-4-3. NAT가 지원하지 못하는 것들

NAT서버는 큰 단점이 있다. 클라이언트의 숫자가 늘어날수록 성능면에서 상당한 저하를 가져올 수 밖에 없다는 것이다. 보통 20명에서 최대 30여명 정도의 클라이언트가 있는 환경에서는 그런대로 쓸만 하지만 보다 많은 사용자를 지원해야 한다면 NAT는 권장할만한 솔루션은 아니다.

또한 NAT서버가 개인네트워크와 공용네트워크간의 연결성을 훌륭하게 수행하긴 하지만 아쉽게도 모든 프로토콜이 허용되는 것은 아니다. 일반적으로 사용하는 http, ftp, smtp, pop3등은 잘 동작하지만 Kerberos, IPSec, DCOM, LDAP등의 프로토콜을 NAT에서 지원이 되지 않는다. 개인네트워크의 NAT 클라이언트가 NAT서버를 이용해서 외부의 서버와 통신을 할 때, 만일 이러한 NAT에서 지원되지 않는 프로토콜이 필요하다면 그 때는 NAT서버를 사용할 수는 없다. 예를 들면, 도메인 환경에서 클라이언트가 로그온을 한다든가, Active Directory에 쿼리를 한다든가, L2TP를 이용한 VPN을 구현한다든가 하는 경우가 있다.

또한 NAT는 개인네트워크에 여러 개의 서브넷을 지원하지 못한다. 공용인터페이스 하나, 개인 인터페이스 하나, 이걸로 끝이다. 여러 개의 서브넷을 만들고 각각 서로 다른 수준의 보안설정을 하는 작업을 지원하지 않는다는 것이다.

또한 NAT는 사용자 인증을 지원하지 않는다. 물리적으로 개인 네트워크에 있는 클라이언트가 NAT서버의 IP Address만 알고 있다면 누구라도 NAT를 이용해서 인터넷에 액세스하는 것이 가능하다.

프로토콜 필터링 또한 지원하지 않는다. 물론 이것은 라우팅 및 원격액세스의 필터링 기능과 연동하여 사용하면 가능하긴 하지만 NAT자체적으로 필터링을 지원하는 것은 아니다. 이를 테면 관리자들은 FTP를 사용하게 하고, 영업부 직원들은 http를 사용하지 못하게 하는 등의 사용자별 프로토콜별 필터링을 통한 통제가 되지 않는다는 것이다.

음.. 적고 보니 안 되는 기능이 너무 많은 듯 하다. 하지만 소규모의 기업네트워크 환경이라면 위의 단점으로 지적한 기능들이 현실적으로 문제가 되지는 않는다.

그렇다면 이런 경우에는 해결책이 없는가? 물론 있다. MS의 솔루션으로는 ISA (Internet Security & Acceleration) Server를 들 수 있다. 현재 ISA Server 2004가 출시되어 있다.

ISA Server 는 제품이름에서 알 수 있듯이 단순히 개인네트워크와 공용네트워크와의 연결성 뿐만이 아니라 웹캐싱 기능을 통해서 보다 빠른 인터넷 액세스를 제공하고, 사용자관리를 통한 인터넷 액세스 제한, 특정 사이트 접근 제한 등의 부가적인 기능을 가지고 있으며 이전버전에 비해 향상된 파이어월의 기능을 제공하여 Microsoft의 야심작인 닷넷플랫폼에 있어서 보안을 담당하는 중요한 인프라의 관문역할을 담당하고 있다. 마이크로소프트 웹사이트 ( http://www.microsoft.com/korea/isaserver/ )를 참고한다.

개인네트워크와 공용네트워크 사이의 인터페이스 역할로 두 번째로 고려할 수 있는 서비스로는 NAT를 들 수 있다. 이것은 Windows 2000 Server이상에서 지원되는 기능이다. ICS에 비해서는 OS가 서버여야 한다는 제약이 있지만 그만큼 추가기능들을 지원하므로 작은 규모의 회사환경에서 ICS보다는 권장할 만한 기능이다.

예제의 상황은 동일하다. 다만 개인네트워크와 공인 네트워크를 연결하는 방법으로 ICS가 아니라 NAT라는 서비스를 이용하는 것이라는 차이만 있다.

<그림8-8. ipconfig 결과 >

<그림8-8>에서는 NAT서비스를 구현하고자 하는 서버에서 ipconfig를 입력한 결과를 보여준다.    NAT는 ICS와 비교해서 설치하는 방법부터가 다르다. '관리도구à라우팅 및 원격액세스'를 이용해서 관리한다.

 예제의 화면은 Windows Server 2003에서 작업한 화면을 캡처한 것이다.

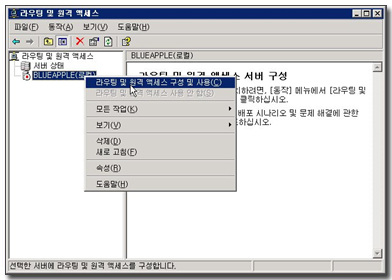

<그림8-9. 라우팅 및 원격 액세스 1 >	‘관리도구à라우팅 및 원격액세스’를 실행했다. Blueapple이라는 이름의 서버가 있고, 상태를 보면 서비스가 시작되지 않았음을 보여준다. 마우스 오른쪽 버튼을 클릭하여 '라우팅 및 원격 액세스 사용 및 구성'을 클릭하여 마법사를 실행한다.

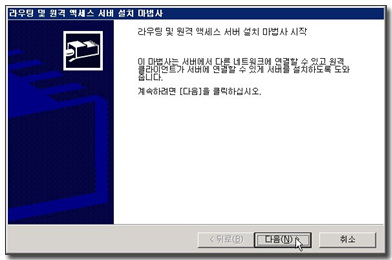

<그림8-10. 라우팅 및 원격 액세스 2 >	서비스 정보를 보여주는 화면이 나온다. [다음]을 눌러 진행한다.

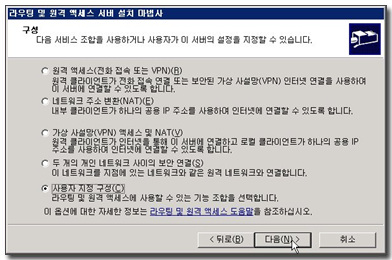

<그림8-11. 라우팅 및 원격 액세스 3 >	'구성'메뉴가 나온다. 5개의 구성을 볼 수 있는데 이들이 바로 Windows Server 2003의 라우팅 및 원격 액세스 서비스 (RRAS)로써 구현할 수 있는 서비스들이다. 마지막 옵션인 '사용자 지정 구성'을 선택했다.

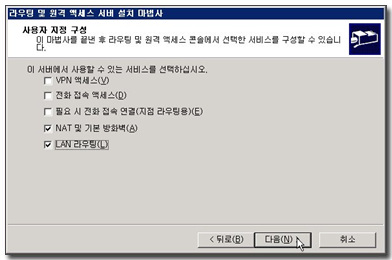

<그림8-12. 라우팅 및 원격 액세스 4 >	<그림8-12>은 사용자 지정구성화면이다. ‘NAT및 기본 방화벽’옵션과 ‘LAN라우팅’옵션을 선택하고 [다음]으로 진행한다.

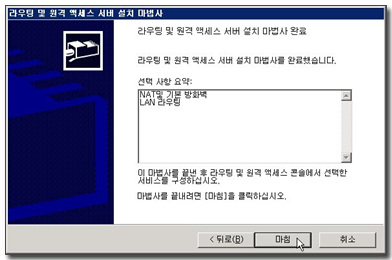

<그림8-13. 라우팅 및 원격 액세스 5 >	요약정보를 확인하고 NAT서비스 추가를 마친다.
<그림8-14. 라우팅 및 원격 액세스 5 >	[마침]을 누르면 <그림8-14>에서 서비스를 시작하겠다는 메시지가 나온다. [예]를 눌러 서비스를 시작시킨다.

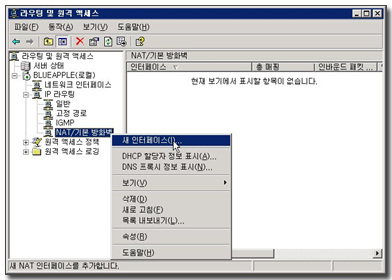

<그림8-15. 라우팅 및 원격 액세스 8 >	<그림8-15>에서 NAT 프로토콜이 추가된 것을 볼 수 있는데, 여기서 추가작업을 해야 한다. 어떤 네트워크 인터페이스를 NAT용도로 쓸 것인지를 결정해 주어야 한다. NAT프로토콜에서 마우스 오른쪽을 클릭하여 '새 인터페이스'를 선택한다.

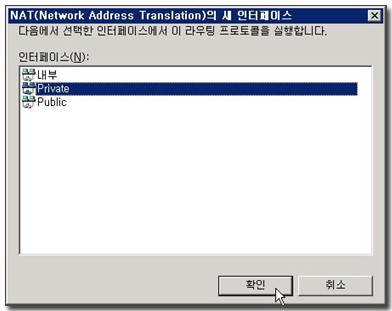

<그림8-16. 라우팅 및 원격 액세스 9 >	private과 public이라는 2개의 인터페이스를 확인할 수 있다. 어느것을 먼저 해도 상관은 없다. 먼저 Private 네트워크 쪽을 구성해 보자. Private을 선택하고 [확인]을 누른다.

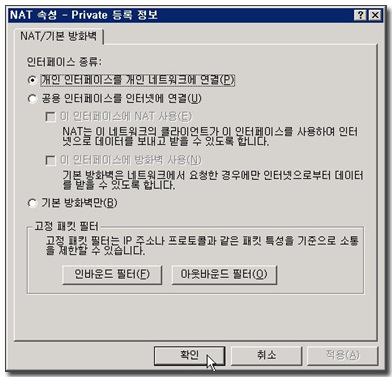

<그림8-17. 라우팅 및 원격 액세스 10 >	[확인]버튼을 누르면 선택한 인터페이스가 '개인 네트워크'인지 '공용 네트워크'인지를 묻는 화면이 나온다.  Private인터페이스는 사내네트워크에 연결된 네트워크 이므로 '개인 인터페이스를 개인 네트워크에 연결'옵션을 선택하고 [확인]을 누른다.

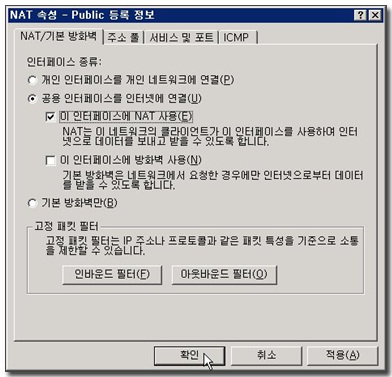

<그림8-18. 라우팅 및 원격 액세스 11 >	다음엔 공용 네트워크 인터페이스를 추가해야 한다. 같은 방법으로 Public인터페이스를 선택하고 '공용 인터페이스를 인터넷에 연결'옵션을 선택한 다음 ‘이 인터페이스에 NAT사용’옵션을 선택한다.

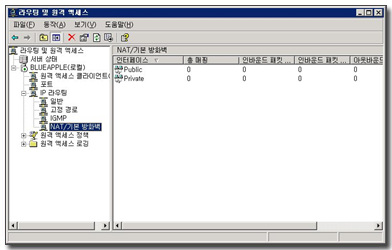

<그림8-19. 라우팅 및 원격 액세스 13 >	이제 서버 구성을 마쳤다. NAT프로토콜이 추가 되었고, 거기에는 Public과 Private 이라는 두 개의 인터페이스가 구성되어 있다. 클라이언트 설정은 ICS에서의 설정과 차이가 없다. 이제 개인 네트워크의 모든 클라이언트들은 NAT서버를 통해서 인터넷으로 접근이 가능해졌다.

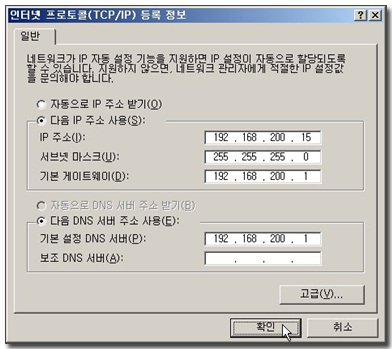

<그림8-20. NAT 클라이언트의 IP 구성 >	개인네트워크에 있는 클라이언트중 하나의 TCP/IP설정을 살펴보았다. 기본 게이트웨이가 NAT서버의 Private 인터페이스에 할당된 IP임을 알 수 있다.
NAT는 개인네트워크에서 클라이언트의 인터넷으로의 요청을 받아서 통신이 가능하도록 서비스해 준다. 개인네트워크에 100대의 클라이언트가 하나의 NAT서버를 통해서 인터넷을 이용한다면 100대가 동시에 인터넷을 쓰더라도 실제로 인터넷 상에서는 이들 100대의 클라이언트들은 찾아 볼 수 없다. 인터넷에서 찾을 수 있는 IP주소는 오로지 하나, NAT서버의 public 인터페이스에 해당하는 IP주소뿐이다. NAT는 사설 IP를 사용하는 클라이언트의 IP Packet을 자신의 공인 IP로 변환시켜서 인터넷에 서비스를 대행해 주고 있는 것이다.   한가지 의문이 생긴다. 개인네트워크에 컴퓨터가 한 대가 아니라 많은 수의 컴퓨터가 있는데 어떻게 서버는 각각의 시스템들을 구분하고 인터넷으로 요청을 보내고, 응답을 받아서 다시 클라이언트에게 제공할 수 있는 것일까? 그 비밀은 바로 NAT의 "세션 매핑 테이블"에 있다.

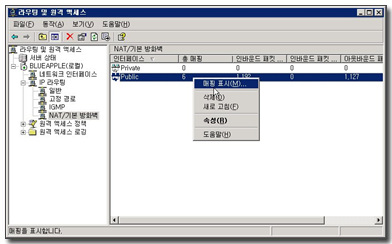

<그림8-21. NAT 매핑 보기 >	<그림8-21>에서 public 인터페이스를 마우스 오른쪽 클릭하여 '매핑보기'를 클릭한다.

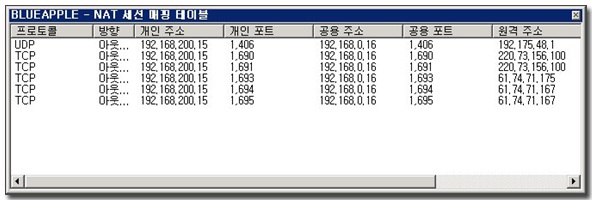

<그림8-22. NAT 세션 매핑 테이블 >

<그림8-22>에서는 NAT 세션 매핑 테이블을 보여준다. 개인 네트워크에서 접근하는 클라이언트의 요청을 받은 다음, 클라이언트의 TCP나 UDP 포트번호와 IP 주소를 기록하고, 이것을 자신의 IP Address로 변환한 다음, 자신이 인터넷에 요청을 보낼 때의 TCP나 UDP포트번호와 매핑을 시킨 테이블을 유지하는 것이다. 이것으로써 인터넷에서의 응답이 돌아왔을 때는 매핑테이블을 살펴보고 이 응답이 어떤 클라이언트의 요청이었는지를 판단하고 다시 개인네트워크로 IP주소를 변환하여 클라이언트에게 응답을 제공하게 된다.

가장 간단하게 이용할 수 있는 방법이고, 서버 운영체제 뿐만이 아니라 Windows 2000, Windows XP등에서도 같은 방법으로 손쉽게 구현할 수 있는 기능이다. 제어판의 '네트워크 및 전화접속연결'을 통해서 접근한다.

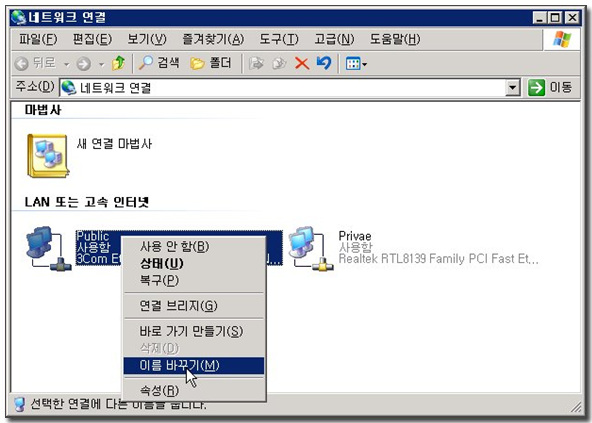

<그림8-5>에서는 2개의 네트워크 어댑터 카드가 설치된 화면을 보여준다. 작업의 편의성을 위하여 인터페이스의 이름을 바꿔준다. 화면에서는 public과 private 이라고 이름붙여진 카드가 있다. 이렇게 해 놓으면 서비스를 구성할 때 구분하기가 편해진다. 권장하는 방식이다. 해당 인터페이스를 클릭하고 [이름바꾸기]를 이용하면 된다.

두 개의 인터페이스 중에서 인터넷을 공유하기를 원하는 카드를 선택한다. 당연히 public 인터페이스가 인터넷 연결이 되어 있는 네트워크이므로public을 클릭하고 마우스 오른쪽 버튼을 눌러서 속성을 연다.

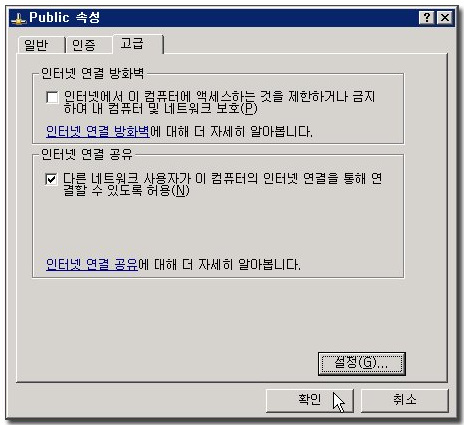

Public 연결의 속성을 열면 ‘고급’탭이 보인다. [고급]탭을 클릭하면 <그림8-6>의 ' 인터넷 연결 공유'라는 항목이 있고, ‘다른 네트워크 사용자가 이 컴퓨터의 인터넷 연결을 통해 연결할 수 있도록 허용’이라는 옵션이 있다. 이 옵션을 체크해 주면 인터넷 연결공유를 사용하겠다는 것이다.  옵션을 체크하고  [확인]버튼을 눌렀다.

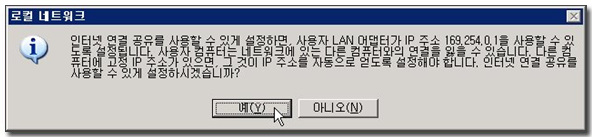

<그림8-7>과 같은 메시지가 팝업된다. 그냥 무시해 버리면 클라이언트는 정상적인 통신이 되지 않는다. 메시지를 확인하자. "사용자 LAN 어댑터가 IP주소 169.254.0.1을 사용할 수 있도록 설정됩니다"라는 문구를 담고 있다. 한글 Windows Server의 버그이다. 169.254.0.1이 아닌 192.168.0.1을 잘못 옮긴 것으로 보인다. "개인네트워크에 해당하는 LAN 어댑터가 IP주소 192.168.0.1을 사용할 수 있도록 설정됩니다" 로 이해하면 되겠다. 개인 네트워크 인터페이스인 "private"에 어떤 IP Address가 설정되어 있었더라도 '인터넷 연결 공유'를 활성화 시키면 자동적으로 'private' 네트워크 카드의 TCP/IP 설정은 192.168.0.1 로 바뀌게 된다.

이것으로 ICS 서버측의 설정은 끝났다. 서버측의 IP설정을 정리해보면 아래의 표와 같다.

다음엔 클라이언트 설정을 구성해야 한다. 클라이언트의 TCP/IP설정은 당연히 ICS서버의 private 인터페이스에 할당된 것과 동일한 네트워크 ID가 구성이 되어야 하며 IP Address는 개인네트워크 내에서 유일해야 한다. default gateway는 ICS서버의 Private 인터페이스에 할당된 IP Address를 사용해야 한다. DNS는 실제로 사용가능한 DNS서버를 입력해 주면 된다. 클라이언트의 IP설정을 정리해 보면 아래의 표와 같다.

클라이언트를 설정하는 훨씬 간단한 방법이 있다. ICS서비스를 Windows Server 2003, 2000등에서 구현하면 기본적으로 ICS서버는 DHCP기능을 포함하고 있다. 이것은 네트워크 서비스로 추가되어야 하는 DHCP서비스와는 구별된다. ICS서비스를 구현하고 클라이언트의 TCP/IP등록정보에서 DHCP클라이언트로 설정했다면 클라이언트는 자동적으로 ICS를 통해서 인터넷에 접근할 수 있도록 구성된다.

이상으로 ICS(Internet Connection Sharing)서버 및 클라이언트 구성을 마쳤다.

사설 네트워크 ? 공용 네트워크 ? (Private Network vs. Public Network)

주변에서 많이들 듣는 용어일 것이다. 뚜렷하게 이들 용어를 구분짓기는 어려운 일일지도 모른다. 하지만 각각의 어떠한 상황에서, 어떠한 구조에서 쓰이는 용어인지는 알아두어야 한다. 당신이 운영하는 네트워크가 어떠한 모습인지도 모르고 있다면, 그리고 현재 구현하고자 하는 것이 어떠한 네트워크 환경인지를 모른다면 안될 말이다.

이들 용어는 다분히 주관적이기도 하고, 조금은 혼돈되어 사용되기도 한다. 필자가 생각하는 이들 네트워크의 분류에 대해서 설명하고자 한다. 사설네트워크와 공용네트워크를 2가지 분류로 구분해 볼 수 있다.

먼저 첫번째 분류는 회사와 회사간의 연결하는 방법을 놓고 사설 네트워크와 공용네트워크로 나눠볼 수 있다. 서울에 본사가 있고, 여수와 부산에 지사를 둔 회사가 있다고 가정하자. 서울에서는 ISP를 통해서 인터넷에 접근하도록 구성되어 있다. 서울과 여수, 서울과 부산을 각각 연결하는 방법으로는 2가지를 이용할 수 있는데, 첫번째 방법은 전용회선을 사용하는 것이다. 서울과 여수간에 전용회선을 사용하도록 네트워크가 구성되었다면 이 전용회선은 다른 회사와는 무관해진다. 두 지점간에만 전용으로(Dedicated, Leased) 할당된 회선을 사용하기 때문에 보다 안전하고, 보다 빠르다는 장점이 있다. 하지만 단점이라면 상대적으로 비싼 고정비용을 부담해야 한다는 것이다. 이러한 네트워크를 가리켜서 사설네트워크, 혹은 전용 네트워크라고 부른다.

본사와 지사를 연결할 수 있는 두번째 방법은 인터넷을 사용하는 것이다. 부산에 있는 지사의 환경이 부산에 있는 로컬 ISP를 통해서 인터넷으로의 연결이 가능한 상태라면, 인터넷을 통해서 서울의 본사로 연결이 가능하다. 이러한 네트워크는 ‘공용 네트워크’라고 부른다.

두번째 분류는, 비슷하지만 다른 측면으로의 접근이다.  단순히 생각하면 “TCP/IP기반의 모든 컴퓨터들은 IP Address라는 것으로써 구분을 하게 되는데 이때 네트워크ID를 사설 네트워크를 위해 예약된 네트워크 ID[1]를 사용하면 사설네트워크이고, 그 밖의 네트워크ID를 사용하면 공용(공인) 네트워크이다.”라고 정리할 수도 있다.

이것은 대부분의 경우는 올바른 답이라고 할 수도 있다. 그렇지만 어떤 컴퓨터가 공용IP주소를 사용하고 있다고 해서 그것이 반드시 공용네트워크에 있는 컴퓨터라고 볼 수는 없다. 보다 명확히 정리할 필요가 있다. 그것은 사용자 입장에서 봤을 때 자신의 컴퓨터와 인터넷 사이에 있는 중간 매개체 (라우터 등) 의 역할에 따라서 달라질 수 있다. 즉, ‘사용자가 인터넷에 접근하기 위해서 거치는 중간 인터페이스에 해당하는 장비에서 어떤 작업을 해 주는가?’ 이것이 바로 사설(개인) 네트워크와 공용네트워크를 구분지을 수 있는 기준점이라고 보는 것이다.

사용자들은 인터넷에 접근하기 위하여 로컬 라우터를 통과해야 한다. 라우터가 하는 일중 ‘라우팅’은 사용자로부터 받은 패킷을 목적지 컴퓨터가 있는 곳으로 갈 수 있는 네트워크로 포워딩하는 일이다. IP패킷의 흐름에 대해서는 이 책의 1장.TCP/IP <그림1-16>과 관련된 설명을 참고하라. 거기서 MAC Address는 계속 변하지만 원본 컴퓨터가 목적지 컴퓨터를 찾아가지 위해 생성한 IP Packet의 목적지, 원본 IP Address 부분은 라우터를 거치는 동안에 변화가 없었음을 알아야 한다.

<그림8-2>를 보면서 설명한다. 예를 들어서 211.234.93.250 IP의 클라이언트가 211.232.71.131을 사용하는 외부의 웹서버와 통신을 하고자 한다. 클라이언트 컴퓨터는 211.232.71.131를 목적지로 하는 IP패킷을 생성하고 전송할 것이다. 이때 기본게이트웨이로 설정된 211.234.93.1을 경유하게 되고 결국 211.232.71.131 웹서버까지 패킷은 도달하게 된다. 웹서버는 클라이언트의 요청에 응답을 해야 할 것인데, 그때 웹서버는 거꾸로 211.234.93.250을 목적지로 하는 IP패킷을 생성하여 인터넷을 통해 전달을 하게 된다. 이러한 통신은 잘 이루어진다. 이 경우 211.234.93.250 IP의 클라이언트는 ‘공용 네트워크’에 있다고 할 수 있다.

다른 경우를 들여다 보자. 이번에는 클라이언트의 IP Address를 192.168.0.2로 할당해 보았다.<그림8-3>

예제의 그림에서는 192.168.0.2 IP의 클라이언트가 211.232.71.131을 사용하는 외부의 웹서버와 통신을 하고자 한다. 클라이언트 컴퓨터는 211.232.71.131를 목적지로 하는 IP패킷을 생성하고 전송할 것이다. 이때 기본게이트웨이로 설정된 192.168.0.1을 경유하게 되고 결국 218.55.9.37 웹서버까지 패킷은 도달하게 된다. 웹서버는 클라이언트의 요청에 응답을 해야 할 것인데, 그때 웹서버는 거꾸로 192.168.0.2를 목적지로 하는 IP패킷을 생성하여 인터넷을 통해 전달을 하려는 시도를 할 것이다. 이 때 웹서버로부터의 응답이 클라이언트에게까지 전달될 수 있을까?

이것은 통신실패라는 결과를 가져온다. 192.168.0.1이라는 호스트가 어디에 있는지를 인터넷에서는 알지 못한다. 다시 말하면 인터넷상의 라우터의 라우팅 테이블에서는 192.168.0.0, 이러한 개인네트워크를 위해 예약된 IP Address들은 라우팅 경로에서 찾아볼 수 없다. 결국 개인네트워크에 해당하는 IP Address를 가지고서는 인터넷의 공용네트워크에 있는 컴퓨터들과의 통신이 이루어지지 않는다는 것을 의미한다.
